標準行星減速機

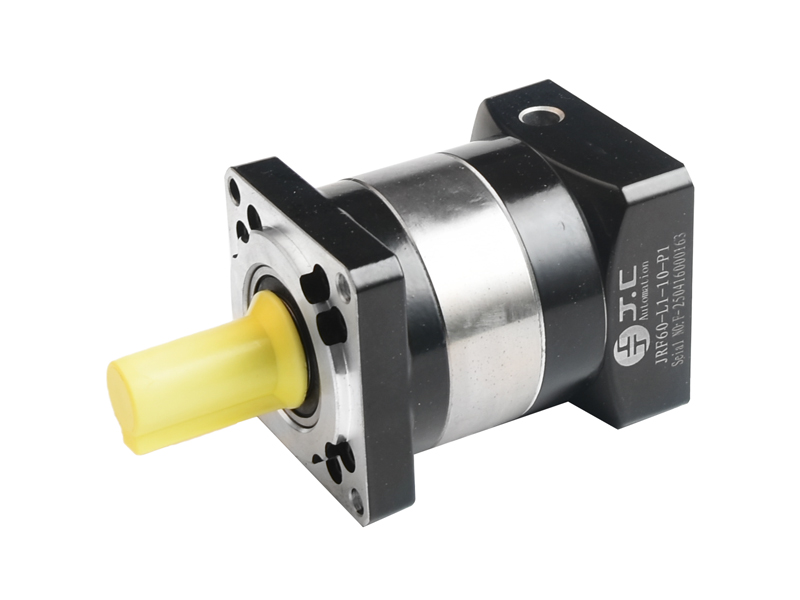

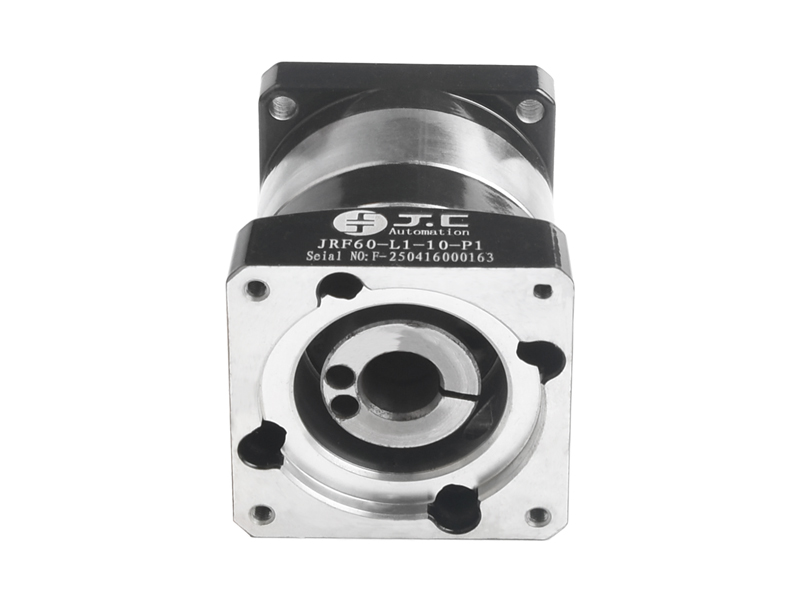

JRF標準行星減速機
瀏 覽 量:
咨詢熱線:135-0009-3281
A.單懸臂結構,設計簡潔,極具性價比;
B.運行平穩、噪音低;
C.精度8-16弧分,可適用于絕對大部分場合,符合絕大多數電機尺寸要求;
D.規格范圍:60-120;
E.速比范圍:3-100;
F.精度范圍:8-16arcmin。
詳情描述

● 單懸貪結構,設計簡潔,極牑性價秣。
● 運行平穩,噪音低。
● 精度8-16矹分,可適用于絕對大部分場合。
規格范圍:60-120;
速比范圍:3-100;
精度范圍:8-16arcmin。


JRF標準行星減速機系列
JRF 90 L1 7 P1
產品系列 產品規格 級數 傳動比 背隙 輸出形式 備注
  60 80 90 120 L1:=1級
L2:=2級


L1:  3  4  5  7  10

L2:  9  12  15  16  20  25  30  35  40  50  70  100



P1=精密間隙

P2:標注間隙

S1=光軸輸出
無:帶鍵輸出
電機制造商及規格型號??梢灾苯犹峁┹敵鲞B接尺寸

技術參數     /          規格 JRF60 JRF80 JRF90 JRF120
扭矩 Nm 1.5倍額定扭矩
緊急制動扭矩 Nm 2.5倍額定扭矩
容許徑向力 N 240 400 450 1240
容許軸向力 N 220 420 430 1000
抗鈕剛性 Nm/arcmin 1.8 4.7 4.85 11
最大輸入轉速 rpm 8000 6000 6000 6000
額定輸入轉速 rpm 4000 3500 3500 3500
噪音 dB ≤58 ≤60 ≤60 ≤65
平均壽命 h 20000
滿載效率 % L1 ≥ 96%  L2 ≥ 94%
回程間隙 P1 L1 arcmin ≤8 ≤8 ≤8 ≤8
L2 arcmin ≤12 ≤12 ≤12 ≤12
P2 L1 arcmin ≤16 ≤16 ≤16 ≤16
L2 arcmin ≤20 ≤20 ≤20 ≤20
轉動慣量 L1 3 Kg.c㎡ 0.46 0.77 1.73 12.78
4 Kg.c㎡

0.46

0.77 1.73 12.78
5 Kg.c㎡ 0.46 0.77 1.73 12.78
7 Kg.c㎡ 0.41 0.65 1.42 11.38
10 Kg.c㎡ 0.41 0.65 1.42 11.38
L2 12 Kg.c㎡ 0.44 0.72 1.49 12.18
15 Kg.c㎡ 0.44 0.72 1.49 12.18
20 Kg.c㎡ 0.44 0.72 1.49 12.18
25 Kg.c㎡ 0.44 0.72 1.49 12.18
28 Kg.c㎡ 0.44 0.72 1.49 12.18
40 Kg.c㎡ 0.44 0.72 1.49 12.18
50 Kg.c㎡ 0.34 0.58 1.25 11.48
100 Kg.c㎡ 0.34 0.58 1.25 11.48

技術參數 / 規格 JRF60 JRF80 JRF90 JRF90120
  級數 速比




(Nm)
TN
L1 3 27 50 96 161
4 40 90 122 210
5 40 90 122 210
7 34 48 95 170
10 16 22 56 86
L2 9 27 50 96 161
12 27 50 96 161
15 27 50 96 161
16 40 90 122 210
20 40 90 122 210
25 40 90 122 210
28 40 90 122 210
30 27 50 96 161
35 40 90 122 210
40 40 90 122 210
50 40 90 122 210
70 34 48 95 170
100 16 22 56 86
防護等級 IP65
環境溫度 90℃至-10℃
重量(Kg) L1 0.98 2.3 3.12 7.08
L2 1.26 2.97 3.82 8.7
精密行星減速機參數

機型/代號 JRF-L1
  D1 D2 D3 D4 D5 D6 D7 D8 D9 D10 L1 L2 L3 L4 L5 L6 L7 A1 A2 S1 S2 S3 S4 B H C
JRF60-L1 70 5.5 14 17 50 60 14 50 70 M4 30 35 3 22 58 31 4 60 60 3 20 5 18 5 16 M5
JRF80-L1 90 6.5 20 25 60 80 19 70 90 M5 36 40.5 3 38 64.5 42 5 80 80 4 25 5 18 6 22.5 M5
JRF90-L1 100 6.5 20 25 80 90 19 70 90 M5 36

40.5

3 32 82 47 6 90 90 3 25 6 18 6 22.5 M5
JRF120-L1 130 8.5 25 35 110 120 22 110 145 M8 50 55.5 4 50 99.5 57.5 10 120 120 5 40 8 25 8 28 M10
客戶定制

精密行星減速機

機型/代號 JRF-L2
  D1 D2 D3 D4 D5 D6 D7 D8 D9 D10 L1 L2 L3 L4 L5 L6 L7 A1 A2 S1 S2 S3 S4 B H C
JRF60-L2 70 5.5 14 17 50 60 14 50 70 M4 30 35 3 22 75.5 31 4 60 60 3 20 5 18 5 16 M5
JRF80-L2 90 6.5 20 25 60 80 19 70 90 M5 36 40.5 3 38 86.5 42 5 80 80 4 25 5 18 6 22.5 M5
JRF90-L2 100 6.5 20 25 80 90 19 70 90 M5 36 40.5 3 32 104.5 47 6 90 90 3 25 6 18 6 22.5 M5
JRF120-L2 130 8.5 25 35 110 120 22 110 145 M8 50 55.5 4 50 129 57.5 10 120 120 5 40 8 25 8 28 M10
客戶定制
